XGZ系列鑄石刮板輸送機
|
|
發布日期：
2013-4-11
來源：
吉泰建材機械
瀏覽次數：
9945
次 |
|
|
|
|
|

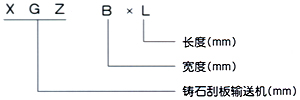

型號及含義
|
適用范圍
鑄石刮板輸送機適用于溫度在250℃以下的粉狀、粒狀、小快狀及混合物料的密閉輸送，以水平運輸為主，也可傾斜輸送，其最大輸送傾斜角為20。，主要適用于各種原料的輸送，可適用于礦山、冶金、煤礦、化工對含水率無過高要求的物料輸送，系統中顆粒在300mm以下。結構簡單，當水平運輸時可分為單、雙層運輸，安裝維修方便，可多點進料及出料，本機為干法輸送。不宜輸送粘性大的、要求破碎率低的易碎性物料。
主要特點
1.以水平運輸為主，也可傾斜輸送

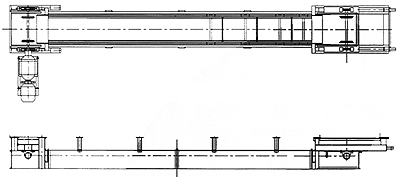

2.本機由頭節、過渡節、中間節、刮板裝置、尾節和驅動裝置組成，其最大選型長度為64.3m，從6.7m起每間隔1.1-2.1m為一檔。
3.本機中部可有多個進出料口
主要特性參數
|
規格 |
XGZ～06 |
XGZ～08 |
XGZ～10 |
XGZ～12 |
XGZ～14 |
|
輸送量t/h |
100～300 |
200～500 |
300～600 |
400～800 |
500～1000 |
|
鏈速m/s |
0.48～0.76 |
0.48～0.76 |
0.48～0.76 |
0.48～0.76 |
0.48～0.76 |
|
輸送距離m |
6.7～64.3 |
8.2～64.3 |
8.6～43.6 |
8.9～63.5 |
8.6～53.6 |
|
物料粒度mm |
＜300 |
＜300 |
＜300 |
＜300 |
＜300 |
|
刮板寬度mm |
600 |
800 |
1000 |
1200 |
1400 |
|
刮板間距mm |
1024 |
1024 |
1024 |
1024 |
1024 | |
|
|
|
